SSI-24, SSI-25 (Remplace le modèle TG‑6200)
- Acier
- Épaisseur : 2”
- Couleur : Blanc
- 2 parois + polystyrène
- Design du panneau : Rainures profondes
- Isolation : R-8,7
IMPORTANT - Ces modèles ne sont pas disponibles au Canada pour le moment.
Important - Nom de produit
- Le modèle de porte de garage TG‑6200 n’est plus disponible et a été remplacé par les modèles SSI‑24 et SSI‑25.
- Les modèles de portes de garage SSI‑24 et SSI‑25 appartient à la série de produits Mid‑America.
Caractéristiques et avantages

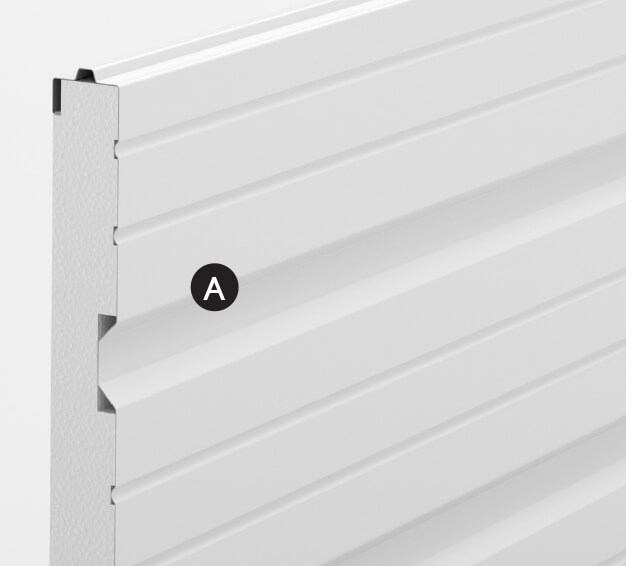

A
Parois d’acier avec rainures profondes
- Pour assurer une grande rigidité et une résistance supplémentaire à la flexion, les panneaux sont faits de rainures horizontales profondes de ½”, d’une largeur de 2” et disposées en alternance avec de plus fines rainures.
- La construction Ultra Robuste du modèle SSI-24 et la Super Robuste du modèle SSI-25 sont composées d’acier galvanisé et d’une peinture blanche fixée par cuisson.
B

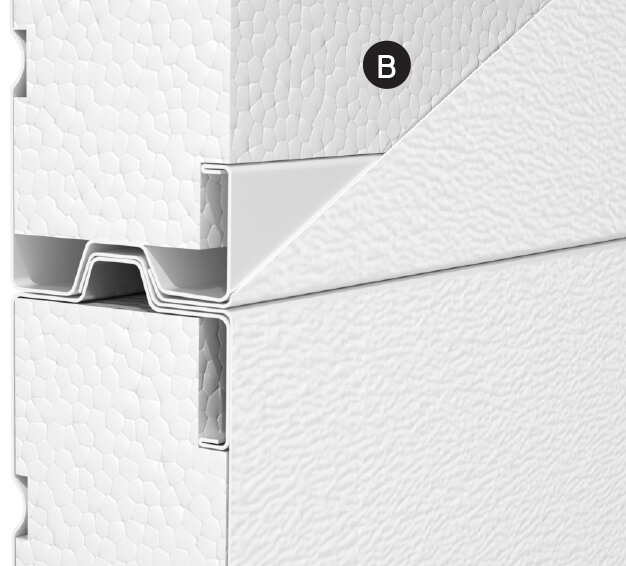

Isolation de polystyrène
- Le centre des panneaux est isolé avec un polystyrène profilé sans CFC, collé aux parois avec un adhésif thermofusible réactif à base de polyuréthane pour obtenir une bonne efficacité énergétique.

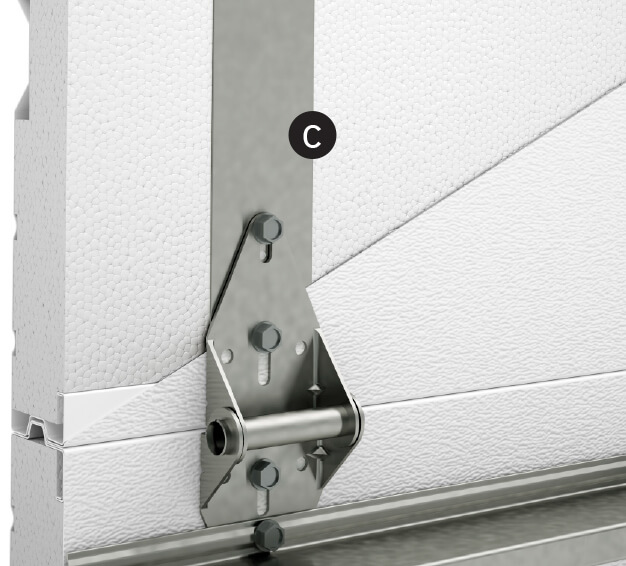

C
Plaques de renfort pleine-longueur
-
Faits d’acier galvanisé à chaud de jauge 20, ils sont solidement fixés sur tout l’intérieur de la section pour augmenter la rigidité du panneau. Ils sont préperforés avec des trous extrudés pour la fixation des pentures.
Notre service technique
Nous pouvons préparer un prix budgétaire pour vos projets ou ceux de vos clients.

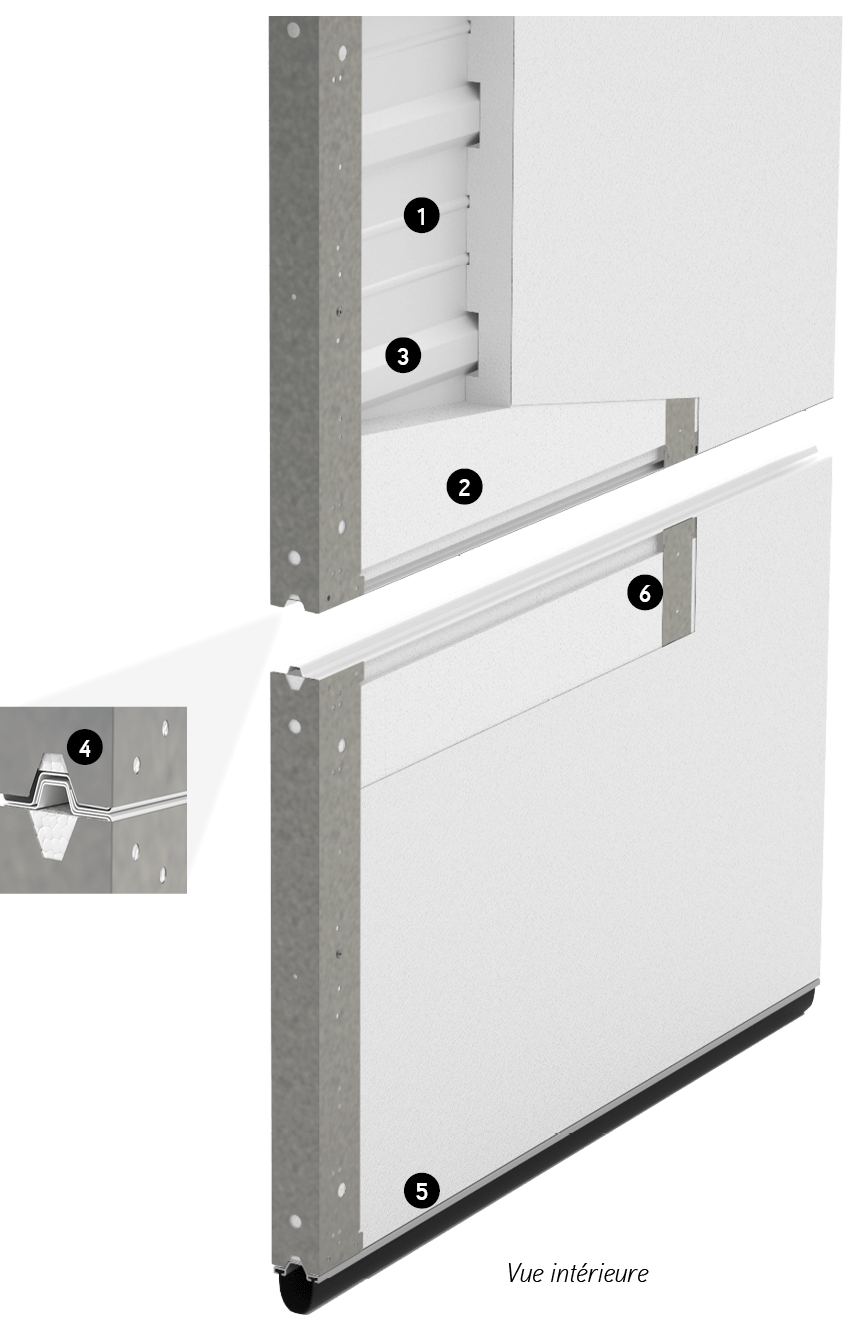

Construction du panneau
1
Parois en acier galvanisé à chaud
- Modèle Ultra Robuste SSI‑24 : paroi extérieure de jauge 24, paroi intérieure de jauge 26.
- Modèle Super Robuste SSI‑25 : paroi extérieure de jauge 25, paroi intérieure de jauge 26.
- Peinture à base de polyester fixée par cuisson. Peut être repeinte.
- Fini lisse du côté extérieur de la porte et fini texturé « stucco » pour l’intérieur.
- Même qualité d’acier résistant à la corrosion à l’extérieur, comme à l’intérieur.
2
Porte de 2” d’épaisseur (50 mm), isolée d’un panneau de polystyrène profilé sans CFC collé aux parois d’acier, assurant un facteur de résistance thermique de R-8,7 (RSI 1,7) (k=0,558 W/m2K).
3
Panneaux faits de rainures profondes de ½” (13 mm) et d’une largeur de 2” (50 mm), ce qui fournit plus de robustesse à la porte.
4
Joints entre les sections de type « mâle-femelle » qui s’emboitent parfaitement.
5
Coupe-froid de bas de porte continu de type astragale, composé d’un profilé de vinyle flexible en forme de « U ». Pour plus de robustesse, il est maintenu en place par un dispositif de retenue en aluminium.
6
Plaques de renfort pleine-longueur en acier galvanisé de jauge 20 qui sont placés à l’intérieur de la porte pour fournir une base solide à la fixation des pentures et des barres de renfort.
Poids des portes :
SSI-24: 2,35 lb/pi2 (11,5 kg/m2)
SSI-25: 2,17 lb/pi2 (10,6 kg/m2)

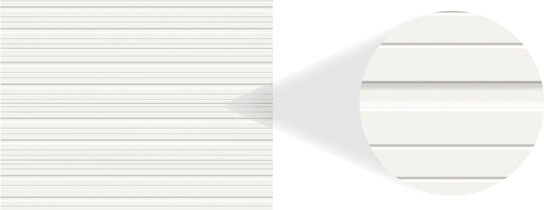

Design du panneau
Rainures profondes
1⁄2” de profondeur, 2” de largeur
Dimensions
| Largeurs
Au pouce (25 mm) |
De 5' à 24'2" (1,5 m à 7,4 m) |
| Hauteurs
Au 3 pouces (76 mm) |
De 6' à 18' (1,. m à 5,5 m) |
Dimensions
Garantie (Limitée)
- 10 ans contre toute perforation de l’acier due à la rouille.
- 1 an sur les autres composantes de la porte.
Couleurs
Blanc
Notez que la précision des couleurs sur le site web peut varier selon la calibration de votre écran. Pour un aperçu de l'apparence exacte des couleurs, communiquez avec un détaillant Garaga pour recevoir un échantillon.
Fenestration

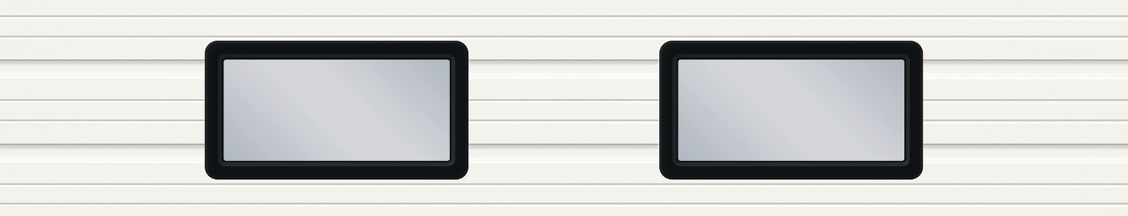

Fenêtres Standard
Disponible pour les portes :
SSI-24
SSI-25
Format
24" x 6" (610 mm x 152 mm) ou
25" x 13" (635 mm x 330 mm)
Verre
- Verre double (thermo) de ½" : Clair
- Verre simple de 1⁄8" : Clair
Couleurs du cadre
Blanc et Noir
SSI-24 | SSI-25
Documents à télécharger
Dessins techniques
Dessin Revit SSI‑24 | SSI‑25 (fichier .rfa)
